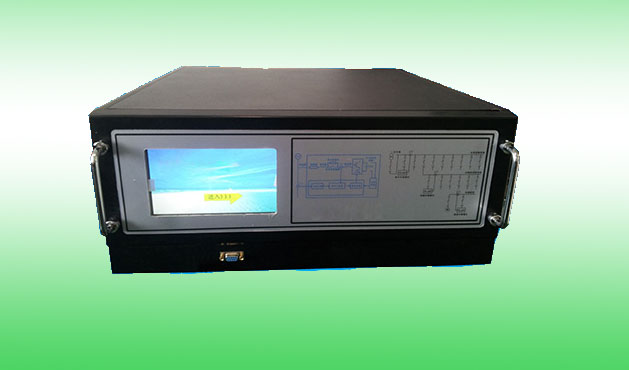

LA-APF系列功率模塊采用先進的動態實時跟蹤補償方式消除電網諧波，通過實時監測由非線性負載產生的電流波形，濾除波型中的基波部分，分離出諧波部分，將大小相對，方向相反的諧波電流注入到供電系統中，實現濾除諧波、動態補償系統無功和電壓波動等功能。該系列模塊是基于大功率IGBT器件的定制型有源濾波器的核心部件。將APF系統中核心組件IGBT模塊、霍爾電流傳感器、散熱器、直流支撐電容、疊層母排抽取出來并集成為模塊化產品，并在此基礎上加入控制軟件，形成APF智能化功率模塊。該模塊分為機柜式和抽屜式，可根據現場補償容量進行模塊疊加隨需擴容。

▲  環境溫度：-25~50℃；

▲   相對濕度：最大95%，無凝露；

▲   海拔高度：≤ 1500m ，海拔大于1500時，適當增加功效；

▲   額定容量：大于1000m 適當降容使用

▲   額定電壓：400×（1±20%）V或 600×（1±20%）V；可通過諧波變壓器應用于其它電壓等級；

▲   電氣接線：三相三線 / 三相四線；

▲   功率因數：從-1~1 可調；

▲   頻率范圍：50Hz（60Hz）±10%；

▲   濾波范圍：2 ~ 51 次諧波（可選擇性濾波，各次諧波補償可分別設定）；

▲   濾波程度：全頻段治理，選定的每次諧波可進行幅值補償設定；

▲   補償方式：具備諧波補償、無功補償及不平衡補償?shù)榷喾N功能，用戶可自行設定；

▲   響應時間：<10ms；

▲   有功損耗：≤ 2.5%；

▲   冷卻方式：智能風冷；

▲    噪     音：≦65dB；

▲   安裝方式：落地機柜式或模塊嵌入式安裝，標準機柜電纜進線方式上 /下出線可選；

▲   濾波器整機治理效果：單次治理率大于等于98%；
