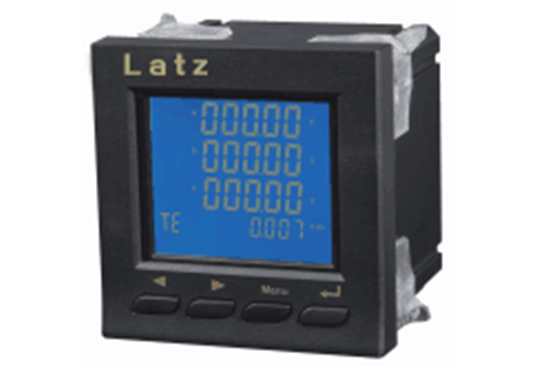

LA650E和LA650Z系列多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力監控、智能控制、計量考核的應用場合設計的高精度、高可靠、高性價比的智能配電儀表產品。該系列儀表采用高精度專用計量芯片和高可靠的MCU設計，可以同時測量三相電網中所有常用電量參數；三相電壓(相/線)、三相電流、有功功率、無功功率、功率因數、電網頻率、UIPQ需量和雙向電能計量，具有標準電能脈沖輸出和RS485通訊接口，可選多種擴展功能模塊。

      LA650E系列為常規功能的產品，具有測量和計量功能，配置電能脈沖輸出和通訊接口；LA650Z系列在常規功能的基礎上增加直流變送輸出、開關輸入監測、繼電器輸出等功能；產品共有五種外型尺寸可選，面框分別為160×80、120×120、96×96、80×80和72×72(mm)。

      該系列產品具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量?jī)x表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件、LA650E/Z系列多功能網絡電力監測儀已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便、工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。產品符合GB/T22264.1-2008、GB/T13978-2008。

▲精度等級：電量計量:有功電能0.5級，無功電能1.0級，變送輸出0.5級

▲顯示方式：LCD液晶屏顯示/12位LED顯示

▲測量網絡：三相四線V34/三相三線V33

▲電壓額定值：AC380V/AC 100V

▲電壓過負荷：持續1.2倍 瞬時：2倍（10秒）

▲電壓功耗：﹤1VA（每相）

▲電壓阻抗：﹥300KΩ

▲電流額定值：AC5A/AC1A

▲電流過載：持續1.2倍 久瞬時：2倍（10秒）

▲電流功耗：﹤0.4VA（每相）

▲電流阻抗：﹤2mΩ

▲頻率：45-65Hz

▲電能：雙向有功、無功電能計算

▲電源工作范圍：AC/DC 85～264V

▲電源功耗：﹤5VA

▲電能脈沖：無源光耦集電極開路輸出

▲通訊接口：2路RS485通訊接口，Modbus-RTU通訊協議

                     通訊波特率：1200-9600，奇偶校驗方式N81、E81、O81

                     第2路RS485通訊口可選配為PROFIBUS-DP協議

▲開關量輸入：無源干結點輸入

▲開關量輸出：越限報警或遙控繼電器輸出容量AC5A/250V，DC5A/30V（可定制）

▲變送輸出：0/4～20mA，0/1～10V變送輸出，可編程設置變送項目和對應輸出值

▲工作環境：-10～55℃，相對濕度﹤93%，無腐蝕氣體場合，海拔﹤2500M（無凝露）

▲儲存環境：-20～75℃，相對濕度≤93%

▲絕緣：信號、電源、輸出端子對殼電阻﹥100mΩ

▲耐壓：輸入電源﹥2kV，輸入和輸出﹥1kV，電源和輸出﹥2kV
