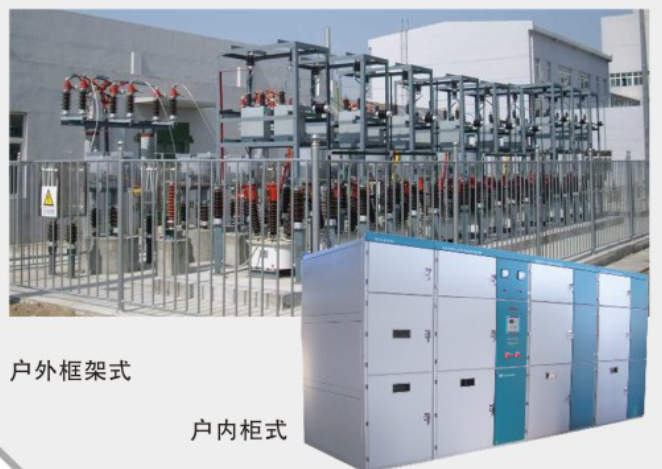

無源濾波裝置并聯安裝于含有諧波的母線上，主要由濾波電容器、濾波電抗器、無功電阻組成LC濾波電路，根據母線的諧波含量或無功需求來投切單調諧波器或高通濾波器，為諧波電壓和電流提供阻抗通道，以減少流入系統的諧波電流，同時提供基波容性無功，改善電壓質量，提高母線功率因數，減少線路損耗。安裝地點分為戶內、戶外二種，結構分為框架式或柜式。

產品組成及功能特點

產品組成：中高壓無源濾波裝置主要由控制系統、保護系統、投切開關、隔離開關（接地開關）、放電線圈、避雷器、濾波電抗器、 濾波

                  電容器、電流互感器、噴逐式熔斷器和母線等組成。

功能特點：

               ▲可根據用戶及場地的需求，制做各種結構的濾波裝置，具有安裝維護方便，占地面積小，布局合理等特點。

               ▲中高壓無源濾波裝置按安裝地點分為戶內、戶外安裝；可按諧波源實際工況，采用單調諧、二階阻尼、高通等形式的濾波通

                 道。

               ▲有完善的保護功能，具有過電流、短路、過電壓、低電壓、相差保護等保護功能。

               ▲濾波器配有放電線圈，當電容器從電網中退出運行后，可將電容器兩端的殘壓在5秒內降至50V以下。

               ▲濾波器通過專用仿真軟件進行設計，避免諧波放大與系統發生諧振，諧波濾除率可達60%～80%以上。

               ▲控制器配有RS-485或RS-232數據通訊接口，可實現“四遙”功能。





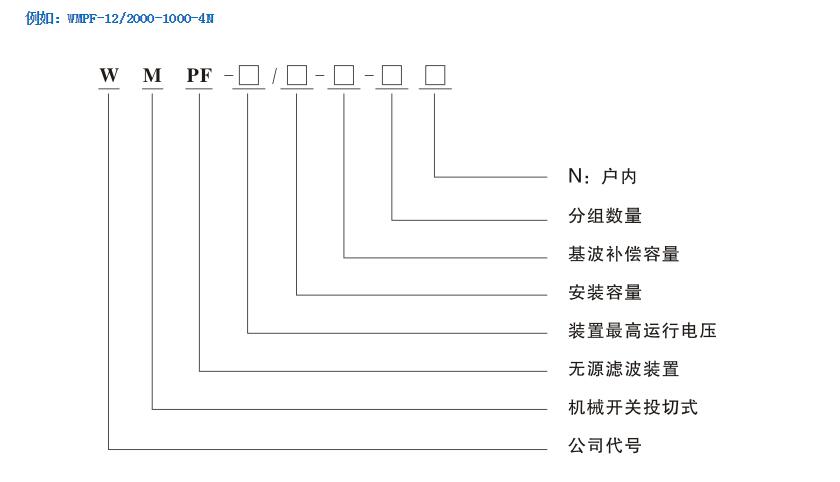

▲  適用電壓等級：6～35KV；

▲  頻率：50Hz；

▲  環境溫度：-25℃～+40℃；

▲  空氣相對濕度：不超過90%；

▲  海拔高度：不超過2000m；

▲  電壓波動范圍：-10%～+10%；

▲  電源頻率變化：≤1%；

▲  安裝位置：安裝時與水平垂直面的傾斜度不超過5度；

▲  環境條件：安裝場所應無有害塵埃、腐蝕性金屬、破壞性氣體及其他爆炸性物質；

▲  工頻耐壓：32KV/42KV/95KV(6KV/10KV/35KV)；

▲  抗干擾能力：能夠承受頻率為1MHz電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾；

▲  安裝地點：戶內或戶外
